HOME > Product 產品介紹 > 各式鋼化橡膠壓濾板介紹
形狀:圓形、方形 (如下圖,按圖可以放大觀看)

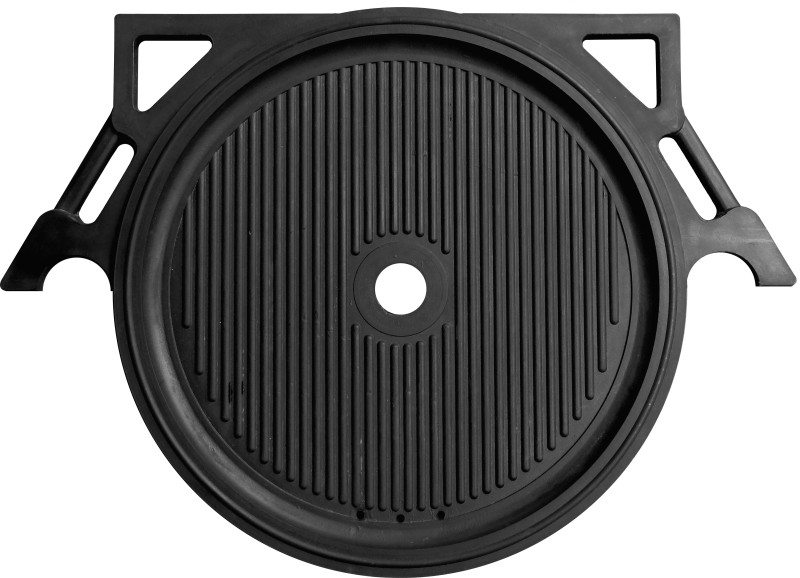

圓形
方形

型式
單式(傳統、廂式) ─ 依功能要求可分為壓榨型廂式壓濾板,簡稱S型。
S型的形狀:有圓形、矩形、方形。

複式(隔膜、膜片式) ─ 依成型方式可分為「一體成型廂式隔膜壓濾板,簡稱 SD型」與「嵌入型廂式隔膜壓濾板,簡稱 DD型」。

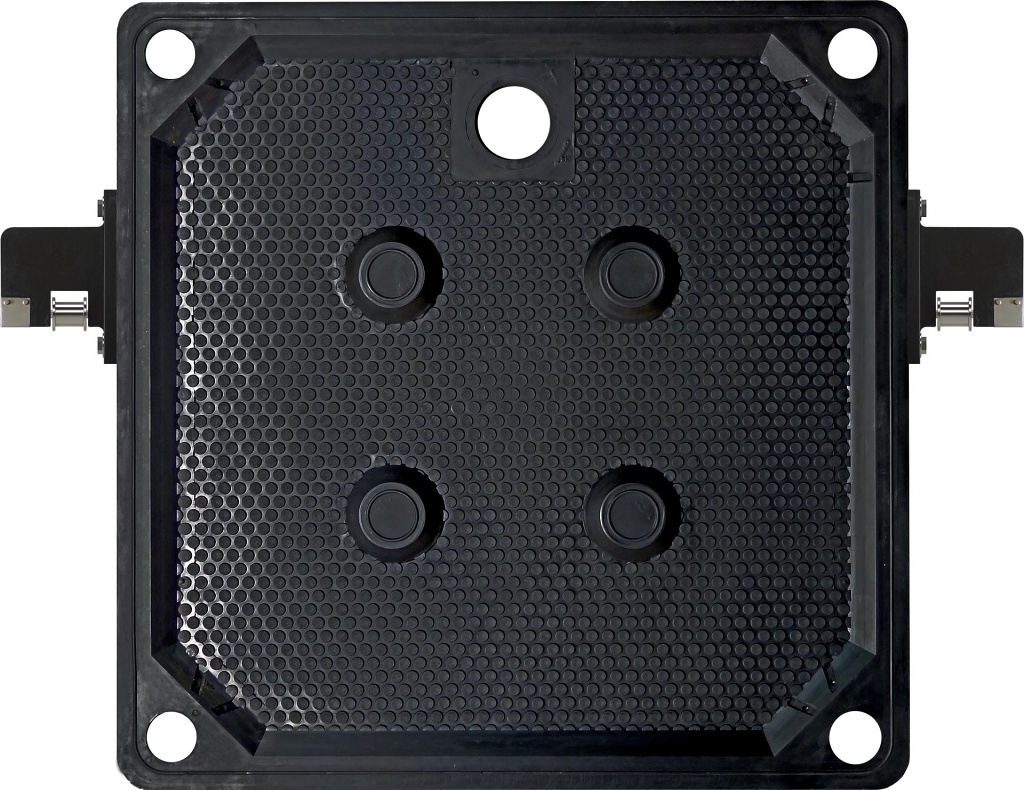

1.SD型的形狀:有方形,膜片與濾板本體一體成型,現有JD-630、JD-930、JD-1000、JD1250和JD1550等5種規格,型式大致如下圖:

                                         使用二次加壓前                                                                    使用二次加壓中,膜片鼓起(測試作業)

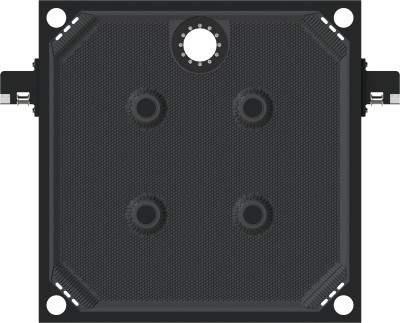

2.DD型的形狀:有方形、矩形,膜片與濾板本體分開成型組合使用,二者是可分割的一部份。(如下圖)

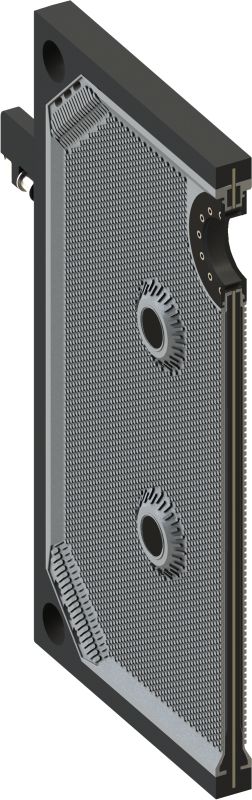

按左圖可以觀看DD型剖面圖
使用方式
單式 ─ 可以單獨排列組合使用。(圖一)
S型:利用進料壓力持續緩慢壓榨,因濾室內所儲存之固形物,受進料壓力影響,不斷堆積擠壓,藉以降低所形成濾餅含液量。
複式
1.SD型:可以單獨排列組合使用,亦可與S型配套組合使用。(圖一)
2.DD型:必需與S型配套組合使用。(圖二)

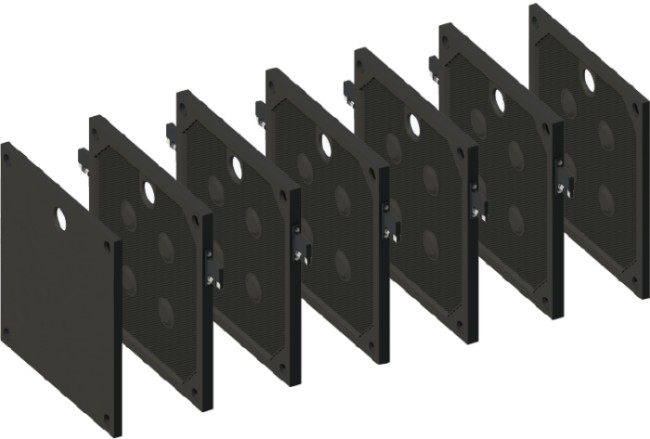

(圖一)

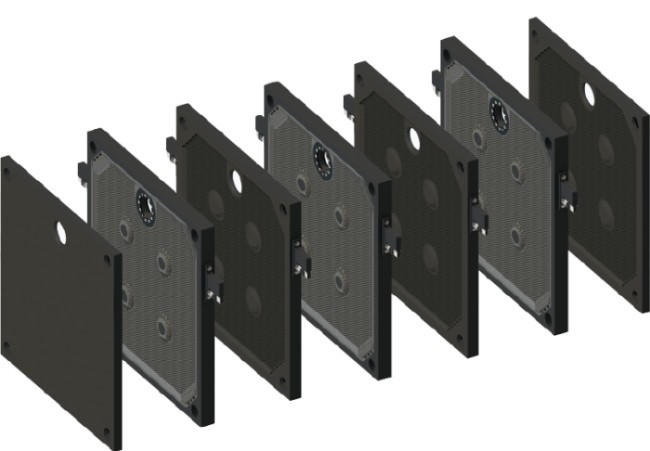

(圖二)
SD型與DD型功能訴求
上述兩種廂式隔膜壓濾板,過濾作業初始是利用進料低壓時快速填充濾室,濾室 填充飽和度約75%至80%最佳作業點時,再利用膜片充氣膨脹快速全面擠壓濾餅,使 濾餅含液量更低,藉以縮短過濾時間,增加過濾作業回次,強化設備產能,降低後續 處理費用,如:運費、乾燥…等。
應用範圍
1. 污泥(水)脫水處理。
2. 工業廢水處理(工業區廢水處理廠)。
3. 市政污水處理 (各城市生活廢水處理廠)。
4. 飲用水處理 (自來水淨水廠)。
5. 造紙業、陶瓷業、電鍍業、顏料、染料行業。
6. 需固液分離製程的相關產業…等。

壓濾機,隔膜,隔膜式壓濾板,二次加壓,二次壓榨
